Koch FLEXICHEVRON®提供以换热冷凝技术为基础的脱硫尾气白色/有色烟羽消除技术，授权武汉谦亿盈实业有限公司在中国大陆生产按Koch FLEXICHEVRON®标准生产并推广应用。
FLEXICHEVRON® 脱硫尾气白色/有色烟羽消除技术DPS实现依据
DPS（De-Plume System）理论依据：
利用Koch FLEXICHEVRON®专利氟塑料换热器对烟气进行冷凝脱水和再加热，可以在确保安全运行不发生腐蚀的前提下高效脱除烟气中含有的水分，降低排烟的含水率，显著改善甚至完全消除白烟现象，改善烟囱排放视觉效果。
DPS（De-Plume System）工艺路线：
不饱和烟气领域（纺织）→直接换热升温方式；
饱和烟气领域（电力钢铁烟气脱硫）→换热降温冷凝+烟气再热方式。
FLEXICHEVRON® 脱硫尾气白色/有色烟羽消除技术DPS的理论模型
①A→B: 等焓增湿过程喷淋层向原烟气喷淋浆液，烟气增湿至RH 100%，视为绝热增湿过程。
②B→C: 冷凝除湿过程 冷凝层给烟气逐步降温，烟气逐渐降温，湿度RH100%等湿线变化（均为饱和态）。
③C→D: 等湿抬温过程 再热器给烟气抬温， 该过程烟气水蒸气含量不发生变化。
④D→E: 烟气混合过程 烟气与空气混合过程，E点为环境空气状态，温度、湿度与环境空气相同
⑤B→B‘: 等湿抬温过程 （直接升温方式） 烟气不经过冷凝除湿，直接经过再热器抬温，该过程烟气水蒸气含量不发生变化。
FLEXICHEVRON® 脱硫尾气白色/有色烟羽消除技术DPS系统换热方式
直接换热方式
典型方式：浆液冷却直接换热
1、冷凝液回落吸收塔导致液位无法控制；
2、纯粹的喷淋降温，对于粉尘无去除效果；
3、可溶性盐降低幅度有限。
间接换热方式
采用Koch FLEXICHEVRON®专利氟塑料板式换热；
采用Koch FLEXICHEVRON®专利氟塑料管式换热；
采用不锈钢翅片管式/板式换热。
FLEXICHEVRON® 脱硫尾气白色/有色烟羽消除技术DPS系统换热计算
饱和湿烟气通过冷凝湿膜离心除尘器，进行有效换热，根据净烟气温度、流量及通流面积等工况变化，烟气温降设计有所差异，正常情况下，烟气温度从50℃降低至45℃，每百万方烟气，析出冷凝水量在20t/h。
基础换热公式
Q =K·S·ΔT
Q--换热量
K --综合换热系数
S--有效换热面积
ΔT--对数平均温差
综合换热系数：
K— 综合换热系数；
h1—烟气侧换热系数：受烟气导热系数、液膜传热系数、
污垢阻力系数等因素影响；
δ—导热材料厚度；
λ—材料导热系数；
h2—冷却介质侧换热系数：受冷却介质导热系数、流动性、污垢阻力系数等因素影响。
根据上述各传热因素分析，
烟气侧为此工况综合换热时的最大热阻侧，其对综合换热系数的影响最大。经理论分析及大量实 践证明，利用改变导热材料，形式等技术手段，对综合换热系数的影响不大于15%

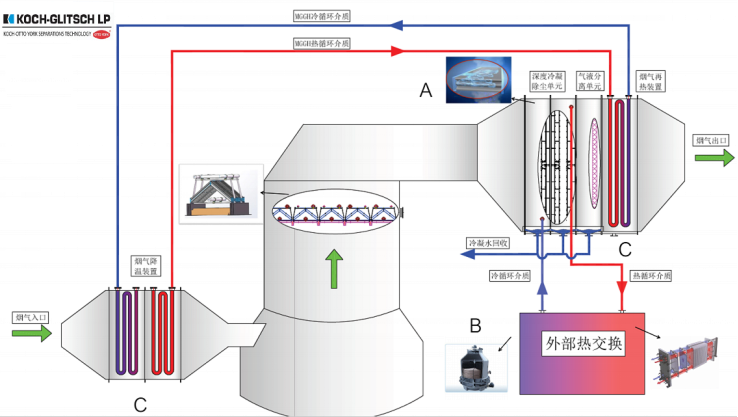

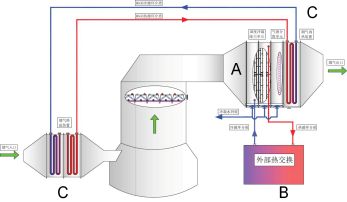

FLEXICHEVRON® 脱硫尾气白色/有色烟羽消除技术DPS系统工艺路线图
A--烟气冷凝装置（核心）
B--外部换热装置
C--烟气再热装置
FLEXICHEVRON® 脱硫尾气白色/有色烟羽消除技术DPS系统设备优势
一、烟气冷却装置
Koch FLEXICHEVRON®专利氟塑料板式换热器优点：
具有良好的换热性能；
具有优秀的除尘功能；
同时具备除雾效果；
去除大部分可溶性盐；
对于SO3、汞等危害物大幅降低；
投资成本低。

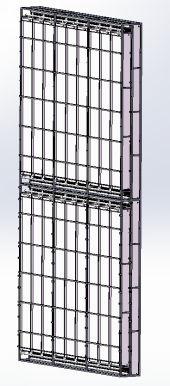

Koch FLEXICHEVRON单级冷凝换热模块
1.以除盐水为传热介质
2.内部设置检修通道
3.采用法兰连接方式
4.整体供货含壳体
5.停机后整体吊装
Koch FLEXICHEVRON多单元模块化冷凝换热器
Koch FLEXICHEVRON多单元模块化冷凝换热器
Koch FLEXICHEVRON单级冷凝换热模块
1.以除盐水为传热介质
2.内部设置检修通道
3.采用法兰连接方式
4.整体供货含壳体
5.停机后整体吊装
Koch FLEXICHEVRON多单元模块化冷凝换热器
Koch FLEXICHEVRON多单元模块化冷凝换热器
1.可提前预组装，安装快捷，15天内完成技改；
2.法兰连接，便于安装， 安全可控。
2.法兰连接，便于安装， 安全可控。
二、外部冷源装置
风冷装置
优点：不产生二次白烟现象
缺点：体积偏大，造价偏高

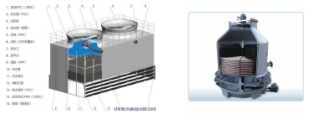

水冷装置
优点：体积较小，造价较低缺点：
产生二次白烟，有水耗
天然冷源
最理想的冷源方式，可采用板换方式进行换热

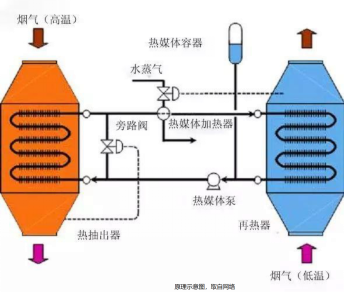

三、烟气再热装置

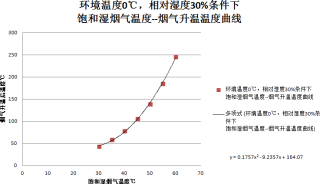

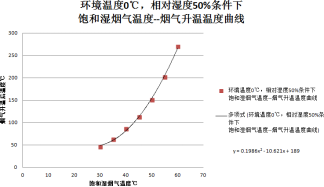

Koch FLEXICHEVRON®根据项目当地气候条件设计升温幅度，并智能调节冷凝降温幅度及抬温幅度之间的关系，降低运行成本，减少煤耗。

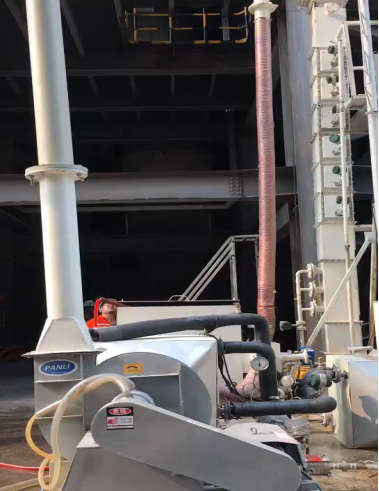

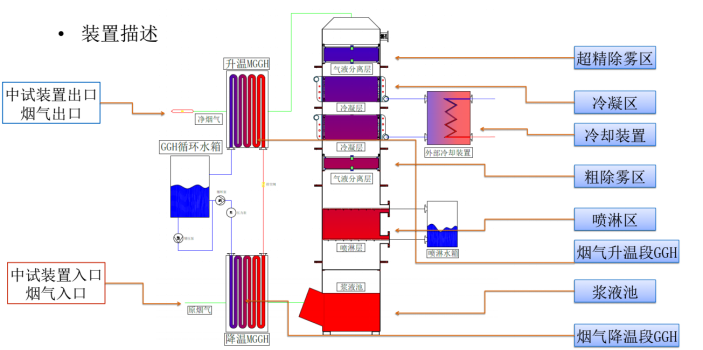

Koch FLEXICHEVRON 多单元模块化冷凝换热器中试试验
试验环境
| 环境温度 | 15℃ |
| 空气相对湿度 | 67% |
| 环境风速 | 2-4m/s |

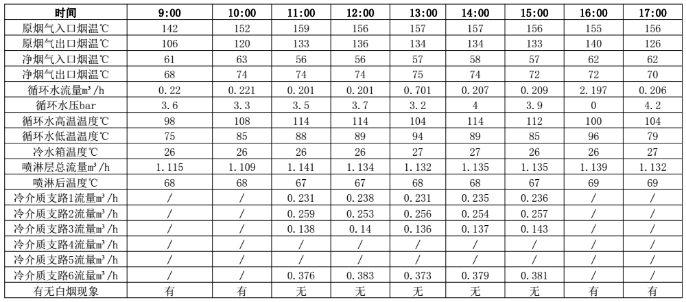

试验数据
中试平台试验录像：
记录现场从有白烟至无白烟过程：
白烟现象明显 消除白烟
Koch-Otto York让您始终站在技术前沿

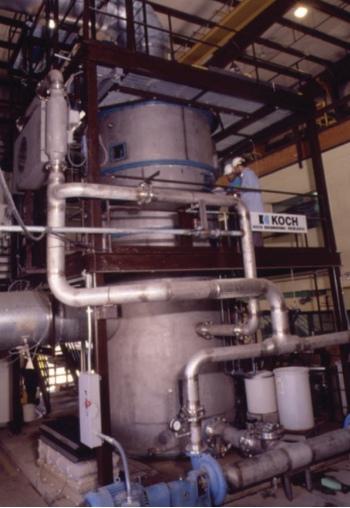

Koch做出有力承诺，将一如既往地在堪萨斯州威奇托市的研究中心进行研究，设计开发最新的除雾器，解决客户最复杂的问题。在烟气脱硫领域，Koch正在进行持续性的研究项目，开发除雾除尘一体化的管束式旋风除雾器、与中国内地科技公司合作研发的消除有色/白色烟羽系统，已在欧洲、北美、中国等区域进行实际运用2年以上，不断优化设计方案，分析吸收塔的设计，并应用相位多普勒粒子分析仪等新方法检验其实际性能。
Koch做出有力承诺，将一如既往地在堪萨斯州威奇托市的研究中心进行研究，设计开发最新的除雾器，解决客户最复杂的问题。在烟气脱硫领域，Koch正在进行持续性的研究项目，开发除雾除尘一体化的管束式旋风除雾器、与中国内地科技公司合作研发的消除有色/白色烟羽系统，已在欧洲、北美、中国等区域进行实际运用2年以上，不断优化设计方案，分析吸收塔的设计，并应用相位多普勒粒子分析仪等新方法检验其实际性能。

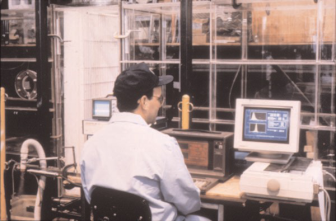

利用相位多普勒粒子分析仪，从水平气流测试装置中取得性能数据。
